SW7710 LED道路灯

SW7710 LED道路灯

更新:2019-3-1 10:13:57      点击:
  • 产品品牌   尚为
  • 产品型号   SW7710
  • 产品描述

    SW7710LED道路灯在长期的风吹日晒后,尚为SW7710强光长寿高效LED节能路灯的迎风面积小 LED节能路灯不会老化发黄,SW7710采用60W/80W的节能环保型LED作为光源,使用寿命可达1...

产品介绍

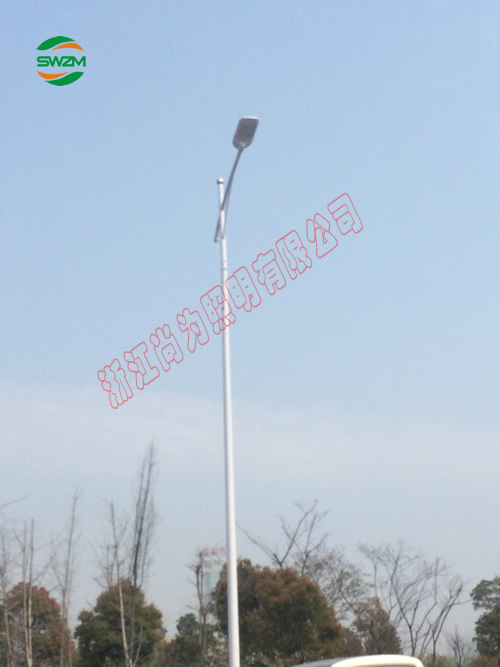

        SW7710 LED道路灯适用于电力、铁路、冶金、矿山、煤炭、港口、市政等行业各类厂区、场站和大型设施、场馆及铁路、桥涵等作道路照明使用。



一、技术参数

额定电压:AC220V,50Hz

光源:LED(80W/60W)

光通量:9600lm/7200lm

安装高度:4-8m

安装间距:15-25m

防护等级:IP65

防腐等级:WF2

引入电缆:φ8-14mm

外形尺寸:475*336*83mm

重量:4.6Kg

 SW7710

二、性能特点

1、采用高光效LED,寿命长达10万小时以上。

2、SW7710整体迎风面积小,稳固性高,有效降低了风阻,减轻灯杆的负担,更加安全可靠。

3、透镜材料选用进口光学极PC材料,保证灯具透镜在长期的风吹日晒后,不会老化发黄,造成灯具亮度降低。

4、散热器采用优质铝材料挤压成型,极大的增加了散热面积。

 尚为SW7710

注:颜色可根据用户实际需求定制

二、使用方法:

1、接线:拧开SW7710的电气箱后盖内六角圆柱头螺钉,拧松引入线入口的葛兰接头,用线芯为2.5mm2且符合60245IEC57标准要求橡皮电缆,外皮防腐蚀、耐高温,将三芯电缆穿入葛兰接头,接在灯壳内的接线端子上,黄绿线接地(接地柱旁有保护接地标志),试灯;

2、固定灯具:根据SW7710安装尺寸图,拧松灯具安装接头上的五个内六角圆柱头螺钉,将灯杆套入灯体的安装接头,同时与灯杆的三芯电缆穿入葛兰接头,锁紧五个内六角圆柱头螺钉。

3、更换光源模组:在更换尚为SW7710 LED节能路灯光源模组时要切断电源,松开光源模组背后与灯体横梁的内六角圆柱头螺钉,从背后将光源模组取出,拧开电气箱连接光源模组的防水接头。将更换的光源模组防水接头拧紧,放入对应位置拧紧背后的内六角圆柱头螺钉。
