防爆标志详解

2014-9-16 13:18:18      点击:
  一般在可燃性气体环境中,使用电气产品时必须使用防爆型产品。防爆型产品的外壳上一般有以下标志,具体含义如下:

  Ex d Ⅱ B T4
  ① ②③④ ⑤
  ①、中国及国际电工委员会防爆标志
  ②、隔爆型
  ③、除煤矿、井下用之外的电气设备
  ④、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级⑤、按设备最高表面温度分为T1至T6六个组


  第①位编码:

    Ex--中国及国际电工委员会防爆标志;EEx--表示欧共体 ;AD--意大利 ; MS、AE---法国 ;FLP---英国;UL、FM---美国;E---德国\IEC

    第②位编码

    代号   防爆型式   国家标准         防爆措施             适用区域

     d      隔爆型    GB3836.2     隔离存在的点火源        Zone1,Zone2
     e      增安型    GB3836.3    设法防止产生点火源       Zone1,Zone2
     ia     本安型    GB3836.4     限制点火源的能量        Zone0-2
     ib     本安型    GB3836.4     限制点火源的能量        Zone1,Zone2
     p      正压型    GB3836.5    危险物质与点火源隔开     Zone1,Zone2
     o      充油型    GB3836.6    危险物质与点火源隔开     Zone1,Zone2
     q      充砂型    GB3836.7    危险物质与点火源隔开     Zone1,Zone2
     n     无火花型   GB3836.8    设法防止产生点火源       Zone2
     m      浇封型    GB3836.9    设法防止产生点火源       Zone1,Zone2
     h      气密型    GB3836.10   设法防止产生点火源       Zone1,Zone2
     s      特殊型

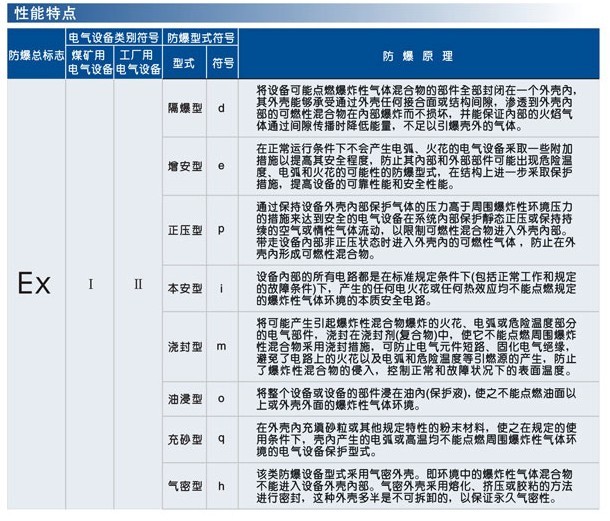

防爆标志详解
     DIP 粉尘防爆型 用于爆炸性粉尘环境,其前面无需加EX或EEX等标志危险场所危险性划分:

     爆炸性物质 区域定义 中国标准 北美标准

气体(CLASS Ⅰ) 在正常情况下 , 爆炸性气体混合物连续或长时间存在的场所 Zone 0(0 区) Div.1在正常情况下爆炸性气体混合物有可能出现的场所 1 区在正常情况下爆炸性气体混合物不可能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所 2 区 Div.2粉尘或纤维(CLASS Ⅱ/Ⅲ) 在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物可能连续 , 短时间频繁地出现或长时间存在的场所 10 区 Div.1在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物不能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所 11 区 Div.2


    第③位编码

        Ⅰ 煤矿、井下用电气设备

Ⅱ 工厂用电气设备


    第④位编码

    Ⅱ类爆炸性气体环境的分级

工况类别       级别   代表性气体   最小引爆火花能量   最大实验安全间隙MESG(mm) 最小点燃电流比MICR

矿井下          Ⅰ      甲烷         0.280mJ

矿井外的工厂   ⅡA      丙烷         0.180mJ                  MES≥0.9              MICR>0.8

               ⅡB      乙烯         0.060mJ                 0.9>MESG>0.5       0.8≥MICR≥0.45

               ⅡC      氢气         0.019mJ                 0.5≥MESG             0.45>MICR


    第⑤位编码

    Ⅱ类爆炸性气体环境中电气设备温度组别

    温度组别     自然温度T(℃)      常见爆炸性气体           设备允许表面温度(℃)

      T1            T≥450          氢气、丙烯腈等 46 种             450

      T2          450>T≥300       乙炔、乙烯等 47 种               300

      T3          300>T≥200       汽油、丁烯醛等 36 种             200

      T4          200>T≥135       乙醛、四氟乙烯等 6 种            135

      T5          135>T≥100           二硫化碳                     100

      T6          100>T≥85        硝酸乙酯和亚硝酸乙酯              85
